最近有好几个人问线宽设置的问题，之前发过几篇关于线宽的文章，但有些问题并没有讲清楚，觉得有必要重新整理一下。

一、什么是线宽？

设计图纸中用线的粗细来突出更重要的图形，CAD软件因此引入了线宽设置，线宽的英文是LINEWEIGHT( 线 重量)，相比较而言，中文更好理解一点。

为了方便控制打印线宽，CAD中将线宽作为图形的一个基本属性，可以通过图层设置线宽，也可以直接给图形设置线宽。

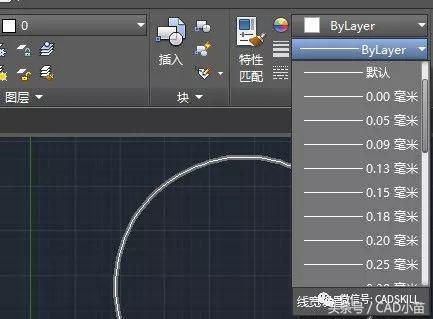

线宽的值与图形的单位、绘图比例和打印比例都没有关系，只在打印时才起作用，因此只需按照打印图纸对线的实际宽度要求设置即可。如果是公制图纸，线宽单位默认是毫米，CAD提供了一系列固定的线宽值供大家选用，如下图所示。

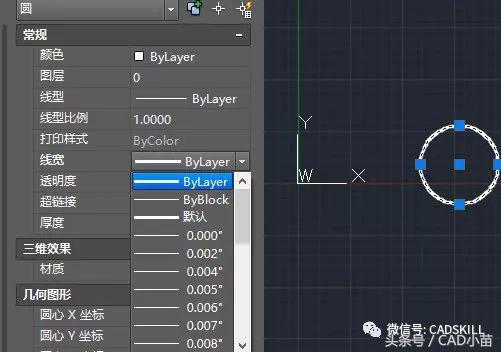

我们也可以将线宽设置成英寸显示，不过设置后在上图的列表中显示的仍是毫米，但在特性面板显示的线宽变成英寸了，如下图所示。

从数值可以看出来，线宽值开始应该是按英寸来设置的，毫米是按英寸转换过来的。

CAD的提供的线宽从0.002"到0.083“（从0.05毫米到2.11毫米），并不是连续的，也无法自己定义，这也许是根据相关标准确定的，也许跟早期的笔式绘图仪提供的笔宽有关系，不过这些线宽应该够用了。

二、是不是必须设置线宽？

如果对图形打印线宽没有要求，不设置线宽也没有关系，只是打印出来的图形宽度一样，都使用默认线宽罢了。

比较简单的机械零件图纸通常只分简单的几个图层，会利用图层来设置线宽，但在复杂的建筑或地形图却很少设置线宽，通常将图层设置成不同颜色，在打印输出时直接利用打印样式表（CTB）文件按颜色来设置输出线宽。

因此，在画图是否设置线宽取决于你需不需要区分线宽，以及想用什么方式来控制打印，并不是说必须给图层或图形设置线宽。

公众号相关文章：

《CAD打印样式表如何设置？CTB和STB有何区别？》

《每日一贴-CAD中颜色的作用和设置时应该注意的问题？》

《CAD线宽的作用是什么？画图的时候是不是必须设置线宽？》

三、换了个CAD版本为什么打印线宽就不同了？

前几天有网友问了这样的问题，图纸在2010版线宽打印是正常的，但到了2016版打印时设置相同，但线却变粗了很多，这是为什么呢？

如果图形设置了线宽，换CAD版本按道理是不会发生变化的，之所以不同版本打印线宽不同，只是因为图纸并未设置线宽，因此使用了CAD的默认线宽，而两个版本的默认线宽设置是不一致的。

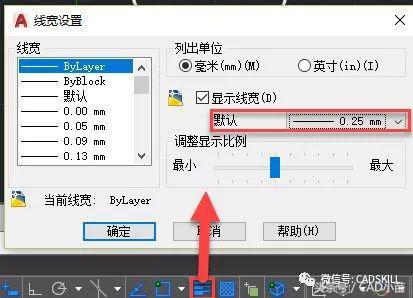

CAD默认的线宽是0.25，我们可以在选项对话框里设置，有可以在底部状态栏右键单击线宽显示按钮后，选择“线宽设置”，在AUTOCAD高版本命令面板的线宽下拉列表的底部也可以选择“线宽设置”，如下图所示。

四、为什么设置了默认线宽保存不了？

前几天有网友问为什么修改了默认线宽，再次启动CAD的时候，默认线宽又变成了0.25，我试了一下没有任何问题啊！于是我把问题想复杂了，问它是不是有管理员权限，是不是有注册表的权限，最终却没有发现问题的原因是如此简单：只是将默认线宽设置成了0.00毫米。

也就是说默认线宽是不能设置成0的，如果设置成了0，看起来是起作用的，但线宽是不可能打印成0的，因此再次启动CAD的时候会被恢复成原来的默认值。如果设置成其他值，如0.05，是可以保存的。

五、显示的线宽跟打印线宽有什么不同？为什么模型空间和布局空间线宽显示差别很大？

图纸设置的线宽在图形窗口中默认是不显示的，也就是所有线的粗细看上去都一样。那能不能直接在图形窗口中就看出线宽的区别？能不能让显示的线宽接近打印的效果，更方便检查线宽的限制呢？

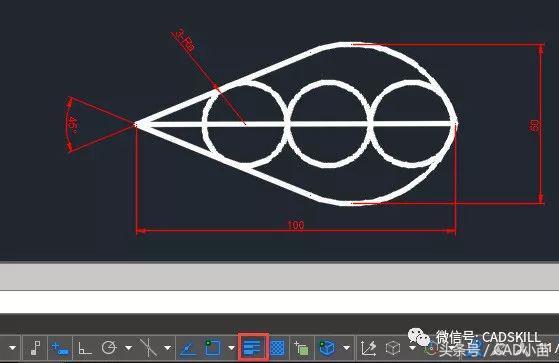

由于在图中显示线宽会降低图纸的显示性能，所以默认状况下CAD是不显示线宽的。只需在状态栏单击线宽显示按钮，打开线宽显示就可以了，如下图所示。

上面图形的线宽设置是0.5mm，不过很容易就可以看出来，显示线宽要远远大于0.5毫米，而且缩放视图的时候，线宽不会变化，如下图所示。

很显然，显示线宽跟设置的线宽值相差甚远，图中显示的线宽只是示意性质的，只是为了看出不同图形的线宽差别。如果感觉显示的线宽太粗或太细，可以线宽设置对话框中调整线宽显示的比例。

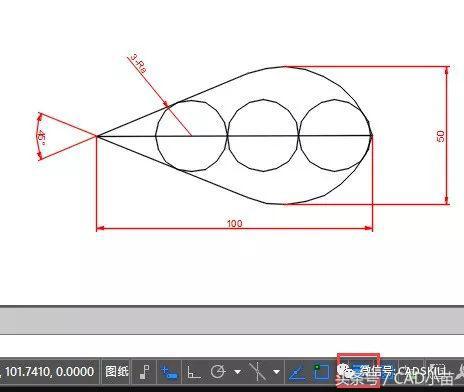

此外，模型和布局中显示的线宽也不完全相同，打开线宽显示后，有时模型控件中看着图形的线宽很粗，但到了布局控件，虽然图形显示的大小差不多，但线宽却差别很大，有时甚至看不出差别，如下图所示。

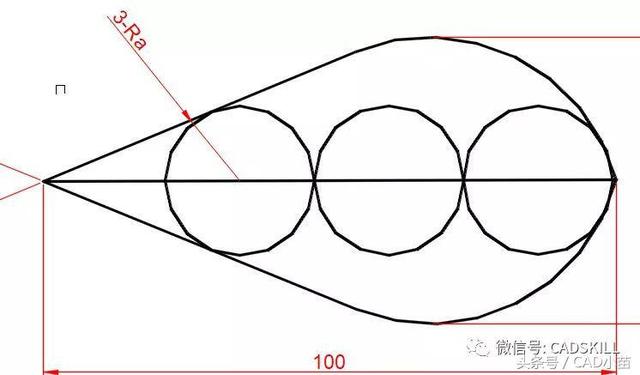

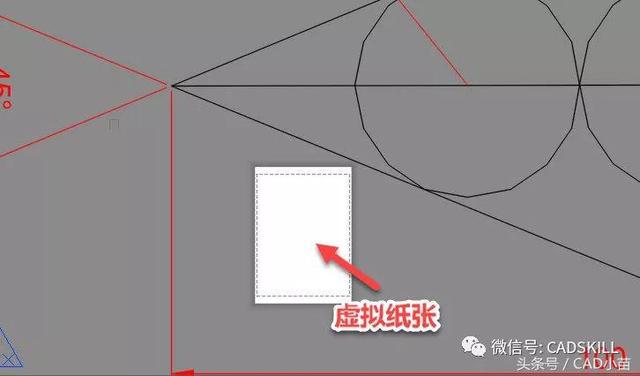

图纸空间的线宽显示相对更接近打印线宽一些，会根据页面设置的虚拟纸张大小来显示线宽，比如上面的图纸我们放到到接近纸张尺寸时，可以看到线宽的差别，如下图所示。

但假如图形跟虚拟纸张的尺寸相差很大，就有可能看不出线宽差别，或者线宽会显得非常粗。

要想让布局控件的线宽显示更接近打印效果，就需要设置好页面设置，设好打印设置后点“应用到布局”，让图形跟虚拟纸张匹配。

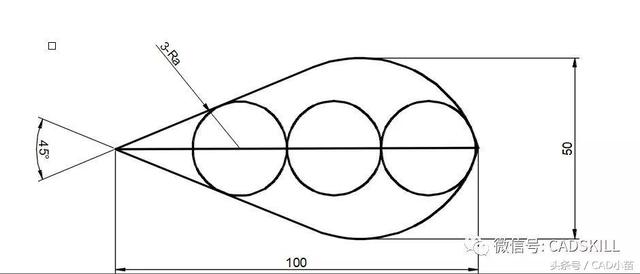

如果想利用布局更好预览打印线宽的设置效果，可以在布局设置页面设置的时候勾选“显示打印样式”，但即便如此，显示的线宽始终跟打印线宽是有差别的，如下图所示。

详细介绍请参看下面的文章：

《CAD布局中如何保存打印设置？布局中如何显示打印样式？》

六、如何控制打印线宽？

最后，也是最重要的问题就是到底应该如何控制打印线宽。CAD提供了很多选择，反倒让我们不知道该如何选择了，这里简单给大家总结写一下几种控制打印线宽的方式，我们只需选中其中一种适合自己的方法就可以了。

1、简单图形不分图层，直接给图形设置线宽。

2、分图层，按图层设置线宽，图形放在不同图层，线宽设置成随层BYLAYER即可。

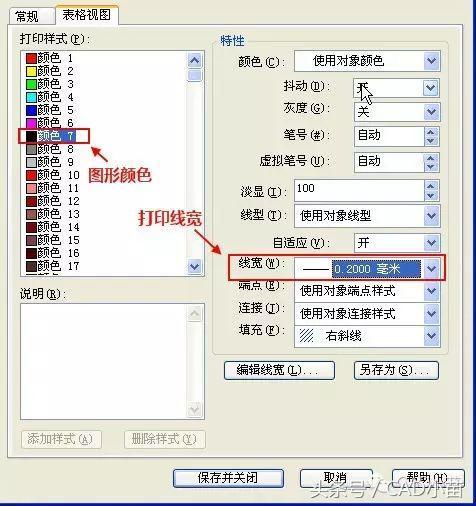

3、分图层，不设置线宽，设置不同的颜色（注意要用255种索引色），打印时用打印样式表*.CTB控制线宽。

4、使用*,STB打印样式表文件，在打印样式中设置不同的输出线宽，图层或图形使用不同的打印样式。

CAD 图层管理器中“打印样式”干什么用的？

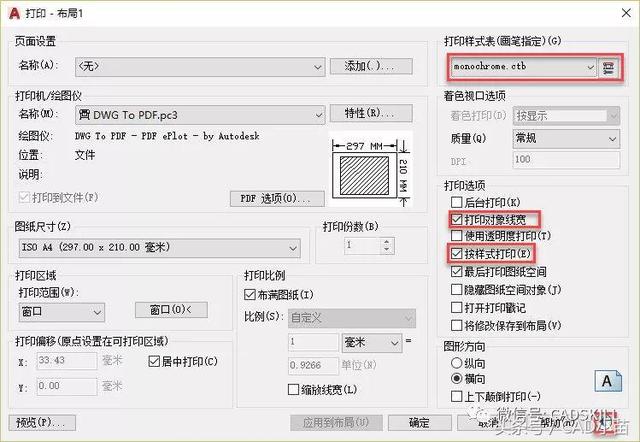

上面几种方式都是用线宽特性来控制打印的线宽，要想设置的线宽起作用，需要打印对话框中勾选"打印对象线宽"或“按样式打印”，如下图所示。

有些人可能发现打印对话框中没有这些参数，注意打印对话框右下角有一个小箭头的按钮，可以将打印对话框右侧的这列参数收拢和展开。

5、用多段线的宽度来控制打印线宽，多段线的宽度是一个几何属性，在设置时需要考虑打印比例，比如要打印0.3毫米，打印比例1:100，多段线的宽度就需要设置成30。多段线的线宽虽然需要考虑打印比例，但不受线宽相关设置的影响，一些专业软件的管线就喜欢用多段线。

选择就这么几种，在加上不同行业和单位有一些习惯用法或规定，其实线宽的设置并不是那么难。

公众号相关文章：

《CAD中如何控制图形的打印线宽?》

《CAD打印对话框里的缩放线宽有什么作用？》

《线型资源管理器的ISO笔宽是什么意思？》

上面介绍了线宽值的设置、线宽显示的设置、打印的线宽设置都简单介绍了一下，如果想详细了解某些参数和设置，可以查看链接的相关文章。

其实只要清楚了线宽的作用和相关设置，线宽的设置也很简单，遇到问题也可以很容易查出原因并解决。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
