CAD基础教学:移动

移动

移动,就是将选定的图形从一个位置移动到新的位置。移动图形时需要确定的就是图形移动的方向和距离,确定方向和距离比较常用也是比较直观的方式就是制定一个基点和一个目标点,还一种方式就直接输入相对的坐标值(位移D)。

1、 在界面上单击移动按钮或输入M后回车,启动“移动”功能。命令行会提示让选择对象。

2、 通过点选或框选要移动的对象。选择完成后回车确认,软件会出现如下提示:

指定基点或 [位移(D)] <位移>:

从提示我们可以看出此时有两种选择,一种是指定基点或输入位移值。如果在移动图形的时候有参考点,例如将移动图形的某个特征点对齐其他图形的某个特征点,或以其他图形的两个特征点为移动起点和目标点,这时我们就用基点方式。如果我们明确知道图形移动的距离和方向,我们就可以采用位移的方式。CAD默认采用基点方式,也就是出现上述提示后我们就可以直接在图中捕捉图形的特征点或输入基点坐标。如果想用位移方式,直接回车或输入D回车都可以,然后输入相对坐标或极坐标就可以了。下面我们还是看一下最常用的基点、目标点的方式。

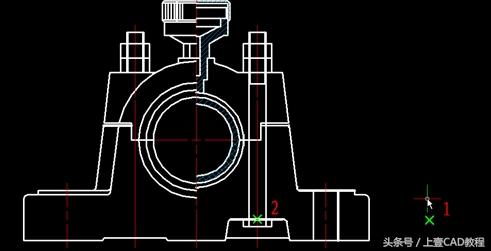

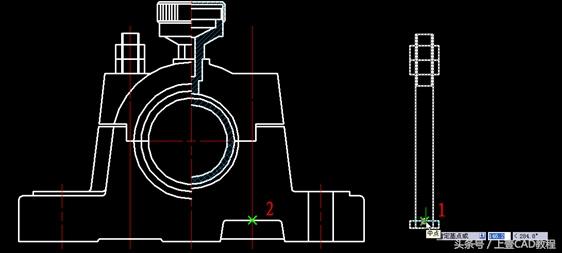

3、 在图中捕捉一点作为图形移动的基点。如下面的样图中我们选中了右侧的螺栓后,将捕捉中点1为移动的基点。

CAD基础教学:移动

指定基点后软件会提示:指定第二个点或 <使用第一个点作为位移>:

4、 捕捉中点2作为移动的目标点。指定后,您会发现,螺栓会被移动,而且点1与点2发生重合。至此,我们已经完成螺栓在轴承架上的装配,如下图所示。

CAD基础教学:移动

更多CAD使用技巧请大家关注(上壹CAD设计学院);qq群:421246724 每天下午15:00和晚上8:00有腾讯课堂直播
