CAD绘图技巧:设计师推荐灵活便捷的草图线框新功能

画草图和线框是CAD绘图中经常遇到的问题,如何借助软件的功能来提高绘图效率是每个设计师所关心的。今天,小编以三维CAD/CAM一体化软件——中望3D2018为例,来介绍该版本中草图及线框方面的功能及具体的使用。

1.草图及线框“中间曲线”和“3D中间曲线”功能新增“数量”字段,以支持生成多条均分的中间曲线。

新增的这个中间曲线支持数量功能在工作中会带来什么便捷效果呢?例如,想画一个跑到的造型,如图1所示。

CAD绘图技巧:设计师推荐灵活便捷的草图线框新功能

图1

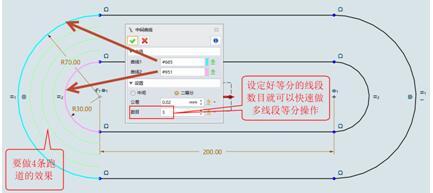

首先,定好最大及最小圈的尺寸,根据具体情况确定要分多少条道。按照以往的方法,分道操作是通过区间的距离偏移等分距离来得到偏移线。而使用中望3D2018,则只需要借助中间曲线的数量功能就能快速得到等分线段,如图2所示。

CAD绘图技巧:设计师推荐灵活便捷的草图线框新功能

图2

同样,在线框模块里的3D中间曲线功能也是支持等分数量功能。

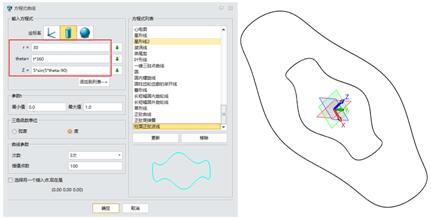

先通过线框的方程式创建大小两段规则线段,如图3所示。

CAD绘图技巧:设计师推荐灵活便捷的草图线框新功能

图3

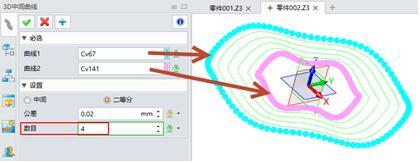

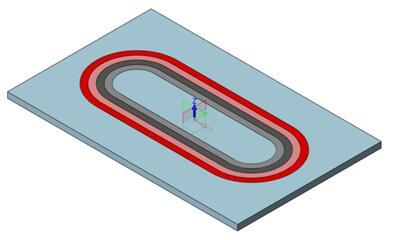

然后,使用3D中间曲线功能就可以应用数量选项来等分出线段了,如图4所示。

CAD绘图技巧:设计师推荐灵活便捷的草图线框新功能

图4

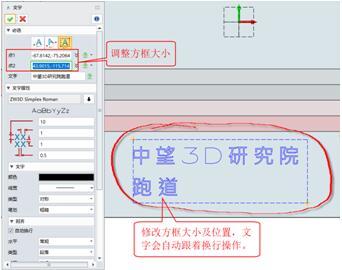

2.“文字”名称新增“自动换行”支持,方便我们实时看到文字的显示效果,如图5所示。

CAD绘图技巧:设计师推荐灵活便捷的草图线框新功能

图5

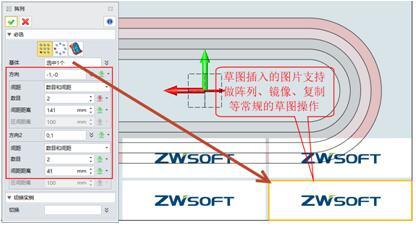

3.在草图里插入的图片支持如一般对象的编辑行为,能够方便设计师创建多样化的草图,如图6所示。

CAD绘图技巧:设计师推荐灵活便捷的草图线框新功能

图6

以上就是草图及线框功能的介绍及实际绘图操作,设计师可借助这一功能灵活便捷的创建草图与线框操作。最后,小伙伴们还可手机关注中望CAD微信号领取到正版CAD软件激活码。如果你有一些关于CAD设计技巧,欢迎与小编分享。
