大家都知道，技术条件作为约束生产工艺性能指标和质量的限制，是工程图纸必有的内容之一，通常在整个图纸完成设计之后，技术条件会以文字形式存在，让人一目了然。但随着设计图纸的增加，技术条件的使用也会越来越频繁，重复制作显然是不符合成本效率的，那有什么办法快捷生成相应的技术条件呢？

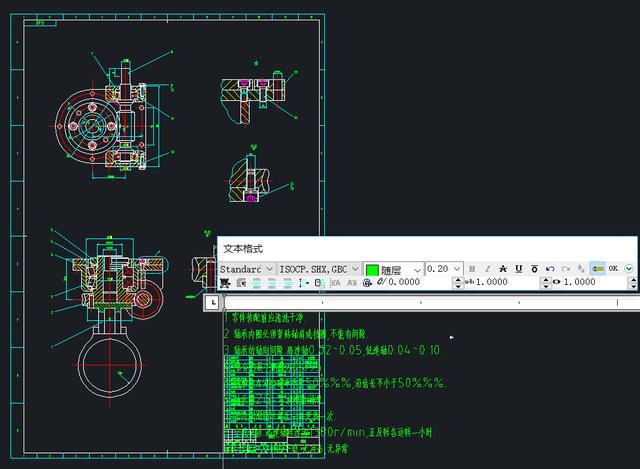

下面就来介绍一下CAD机械版关于技术条件的相关使用，不过在此之前，我们先来看一下CAD平台是如何编写技术条件的。最常用的就是多行文字了，使用命令：MTEXT，启动文本格式对话框。

在框内输入技术条件文本，配置好颜色和字体大学，点ok，就完成该技术条件的标注。

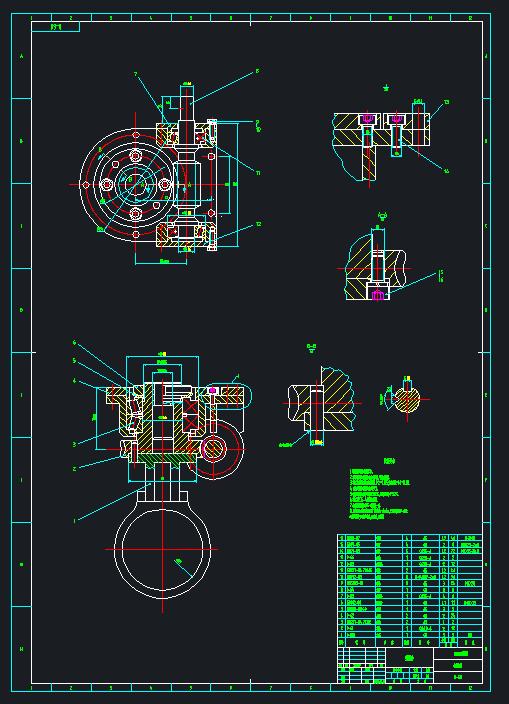

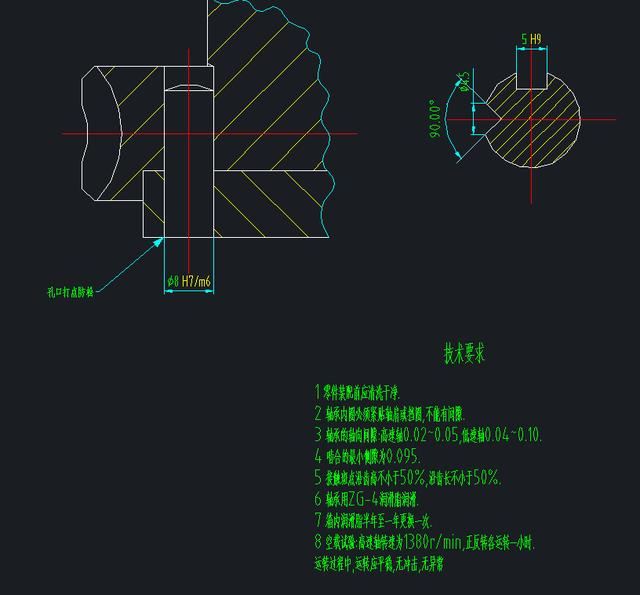

如上图，一张完成的工程图就完成了

这样操作完全没有问题，然而我们说过了，图纸一旦多了起来，并且技术条件内容通用的情况下，这样去处理效率明显低下，是故，我们来认识一下CAD机械版是如何实现快捷生成技术条件的。

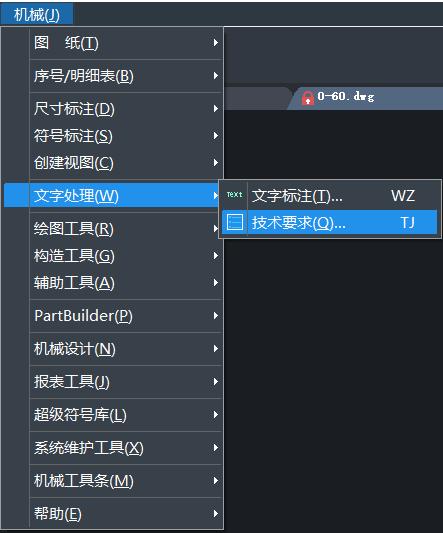

启动菜单栏——【机械】——【文字处理】——【技术要求】，即可启动该功能，也可以直接输入快捷键：TJ

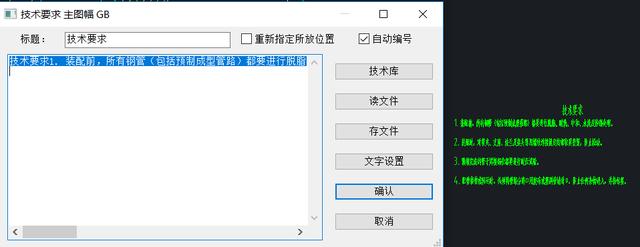

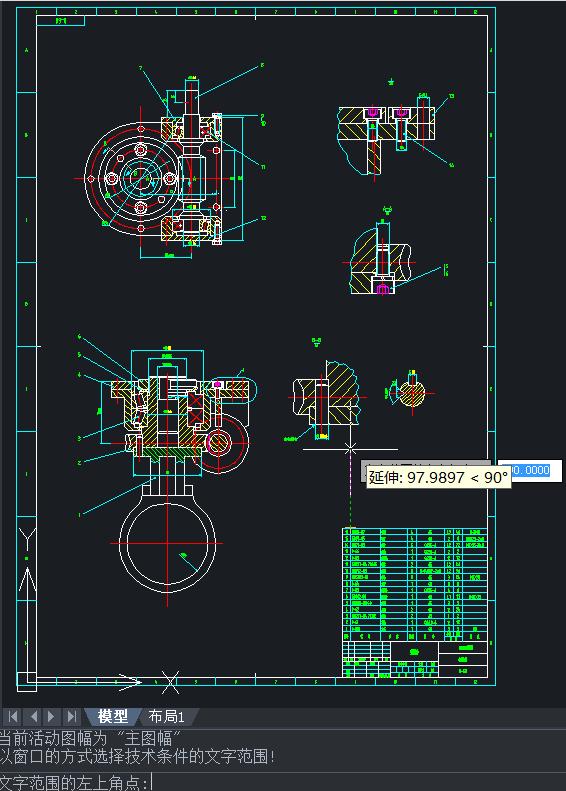

选择技术条件的位置，以左上角和右下角确定范围，自动弹出【技术要求主图幅 GB】对话框

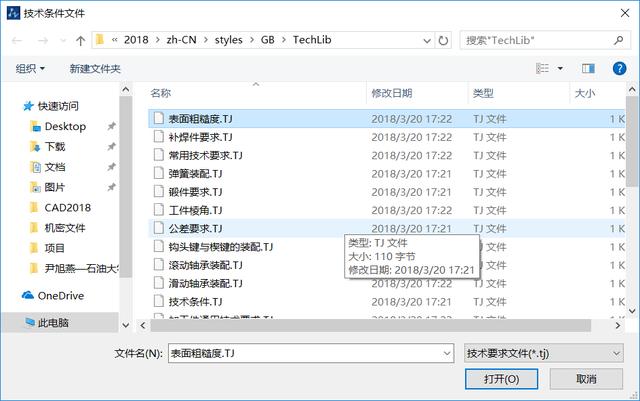

默认的技术要求对话框是空白的，我们可以通过选择读文件找到对应的技术要求文字。

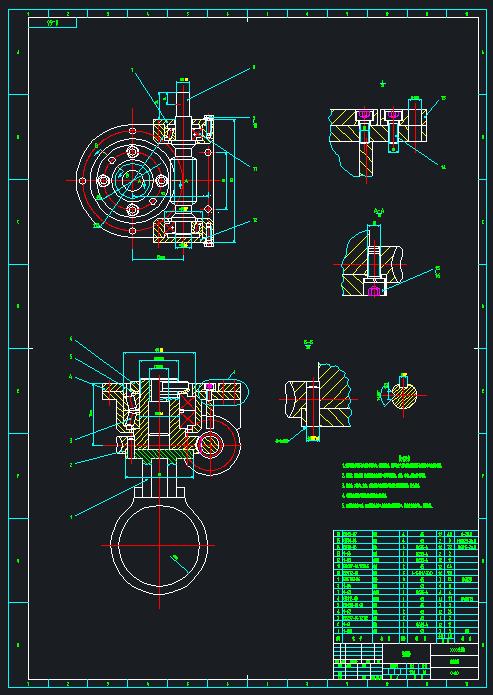

选择好常用的技术要求内容，选择打开。就可以自动显示出想要的技术条件。

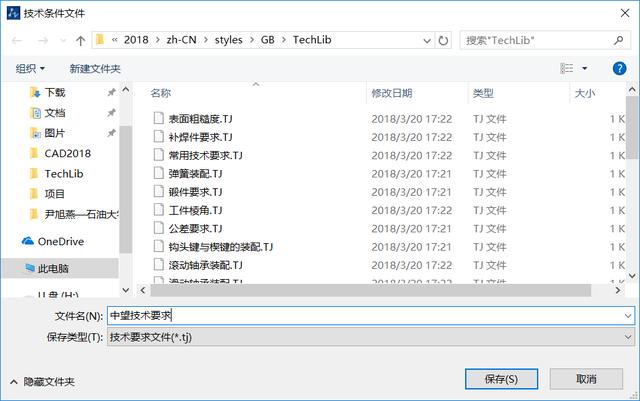

技术要求的内容还可以结合默认的，与新定制的做到一起，并【自动编号】。如果这些技术要求是设计师常用的，还可以通过【存文件】将内容保存起来，方便下次直接调用。

除了以上介绍到的一些技术条件介绍之外，中望CAD机械版还有更多扩展性的功能如【字词句库】、【工程计算机器】和【提取图面文字】等。

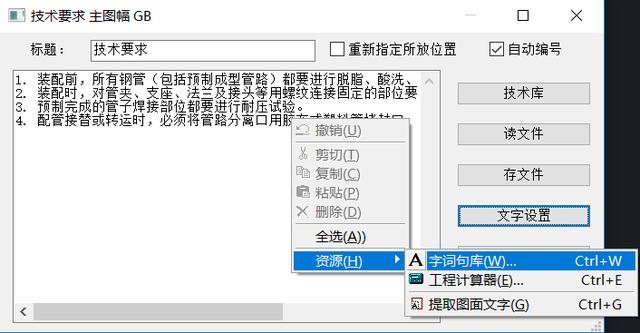

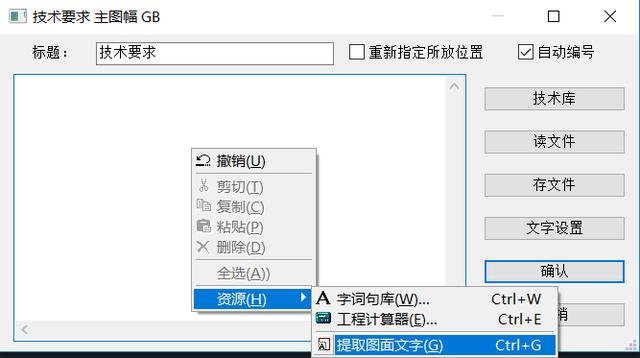

在技术要求空白处右键——【资源】——【字词句库】，即可启动该功能。或者同时CTRL 鼠标空白处也能唤起该命令。

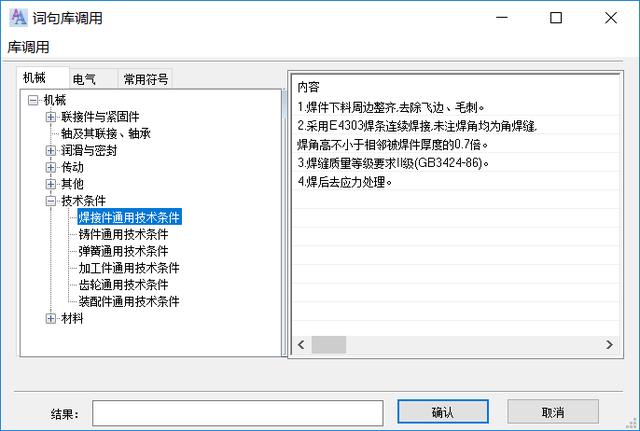

词句库的调用中，包涵了机械、电气和常用符号的常用内容。直接选择想要要技术条件，右键即可同步显示文字内容，如果觉得内容中有单条需要调用的，直接点确认，即可完成该文字调用。

如果老图纸中已经有设计师想要的字体，如何直接抓取，不用重复手动敲打呢？还是空白处右键——【资源】——【提取图面文字】，启动该功能。

抓取后的内容直接在空白处显示，我们只需要简单排版就可以得到想要的技术要求了。

如果大家还有什么想了解的不妨留言。

​
