新农村住宅设计图集,三层房屋设计图纸展示

图纸编号:S1555
占地面积:110平方米(尺寸/户型可定制)
建筑结构:砖混结构,CAD
推荐等级:★★★★★
发布时间:2016-02-25
购图网址:https://tuzhizhijia.com
主体造价:24万左右(仅供参考)

建筑层数:三层

开间:11.94米,进深:8.52米,

占地面积:110平方米

建筑面积:339平方米;

造价预算:24万

图纸目录

建筑:建筑设计说明、工程构造做法表、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、2-2剖面图、楼梯详图、卫生间大样图、节点详图、门窗表

结构:结构设计说明、结构构造表、基础平面布置图、基础详图、柱配筋图、二层梁配筋图、三层梁配筋图、屋面梁配筋图、二层板配筋图、三层板配筋图、屋面板配筋图、楼梯大样图、楼梯配筋图、节点详图配筋

给排水:给排水设计说明与图例、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图

电路:电气设计说明、配电系统图、一层配电平面图、二层配电平面图、三层配电平面图、基础接地平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、效果图等。

设计功能:一层:堂前、卧室、厨房、卫生间、猪栏;二层:客厅(附阳台)、卧室(附卫生间)、卧室、卫生间;三层:客厅(附阳台)、卧室、卫生间、露台。



本工程为三层砖混结构,结构的安全等级为二级,重要性系数为1.0,设计使用年限为50年;

本工程属6度抗震设防地区;

本工程基础设计采用柱下独基和墙下条形基础;

因未有地质资料,暂按地基承载力特征值fak=180Kpa进行设计,

基础底暂定标高-1.500m。

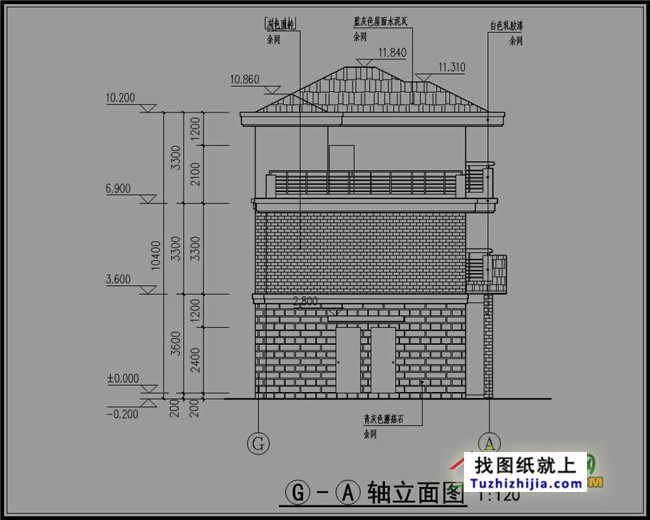

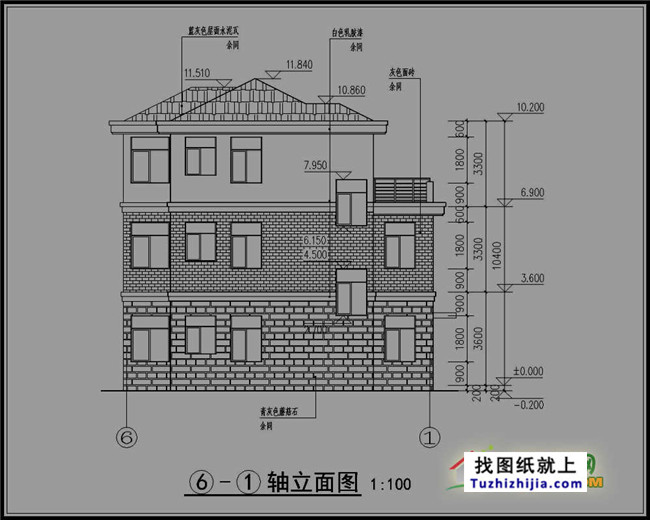

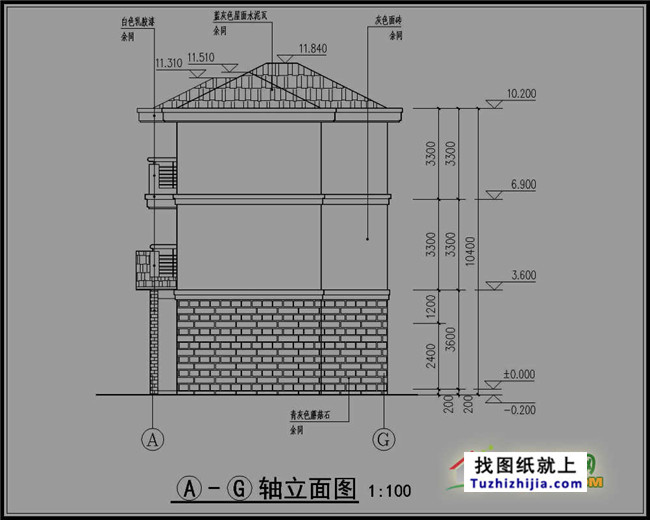

新农村住宅设计图集,三层房屋设计图纸展示
新农村住宅设计图集,三层房屋设计图纸展示
新农村住宅设计图集,三层房屋设计图纸展示
新农村住宅设计图集,三层房屋设计图纸展示
新农村住宅设计图集,三层房屋设计图纸展示
新农村住宅设计图集,三层房屋设计图纸展示
新农村住宅设计图集,三层房屋设计图纸展示
新农村住宅设计图集,三层房屋设计图纸展示
新农村住宅设计图集,三层房屋设计图纸展示



关于图纸调整!
施工时可以让施工队根据需求适当调整,我们还提供私人定制服务,完全按照客户需求出图,详细咨询请联系客服。
全套施工图纸!
图纸包含全套设计图和外观效果图,含平面图、立面图、剖面图、门窗表、大样图、地基图、配筋图、水电施工图等。
图纸均可用于施工!
图纸均来源于正规设计公司,完全符合设计规范,保证能正常施工。效果图为彩色高清图片,施工图为进口设备出图的A3图纸,把图纸直接交给施工队即可用于施工建造
如何订购图纸?

方法一:您可以联系我们客服人员订购。【工作时间:9:00-23:00】您还可以自助下单。

方法二:您只需在下面表单中提交您的订购信息,我们收到您的订单后会第一时间联系您的。
