简单质朴三层新农村小别墅设计图纸,别墅图片,户型简单合理实用,占地120平米

图纸编号:S5186
占地面积:120平方米(尺寸/户型可定制)
建筑结构:框架结构,CAD
推荐等级:★★★★★
发布时间:2018-01-26
购图网址:https://tuzhizhijia.com
主体造价:30万-35万(仅供参考)

图纸介绍:简单质朴三层新农村小别墅设计图纸,别墅图片,户型简单合理实用,占地120平米。虽然外观简单但是布局户型布置合理,极大的提高了空间利用率。

占地面积:12.0m*10.5m,一层占地120平方米左右;

建筑层高:三层;

建筑高度:12.45米(含屋顶);

设计功能:

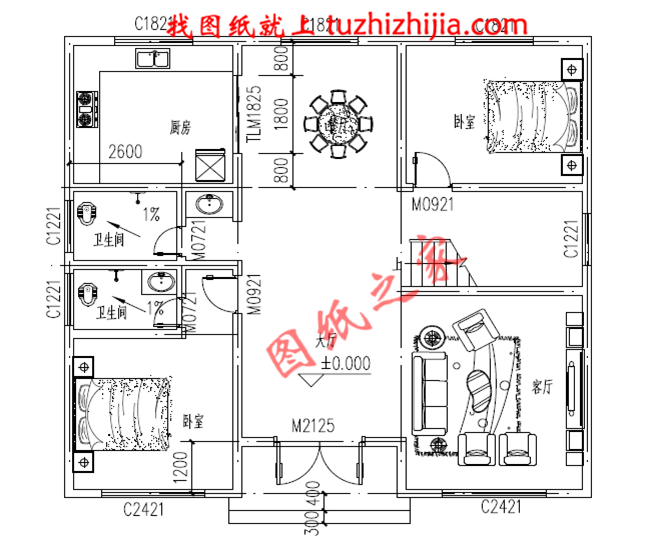

一 层:客厅、厨房、餐厅、卧室(带卫生间)、卧室、卫生间;

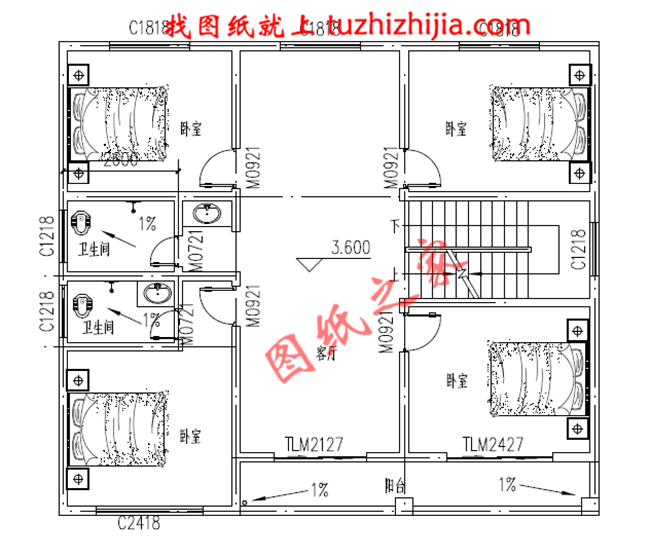

二 层:客厅、卧室(带卫生间)、卧室x3、卫生间、阳台;

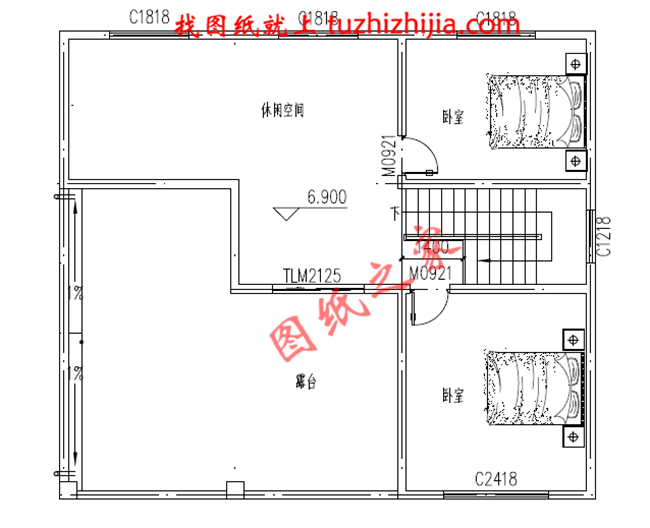

三 层:休闲空间、卧室x2、大露台;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图等;

全套A3设计图+效果图,拿到即可施工。
