高端三层别墅设计图纸,客厅中空,带地下室,设置多个套间

图纸编号:S5190
占地面积:220平方米(尺寸/户型可定制)
建筑结构:框架结构
限时促销:688元 原价1098元
推荐等级:★★★★★,CAD
发布时间:2018-01-28
购图网址:https://tuzhizhijia.com
主体造价:60万-65万(仅供参考)

图纸介绍:高端三层别墅设计图纸,客厅中空,带地下室,设置多个套间。现在农村盖房子,已经从过去的红砖瓦房升级到了洋楼别墅,家家户户住新房,装修的一栋比一栋豪华。

占地面积:17.6m*12.5m,一层占地220平方米左右;

建筑层高:三层;

建筑高度:16.3米(含屋顶);

设计功能:

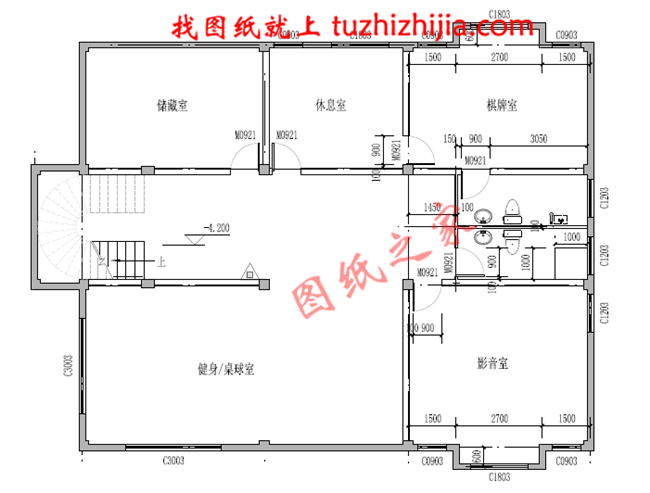

地下室:棋牌室(带卫生间)、休息室、储藏室、健身室、影音室、卫生间、

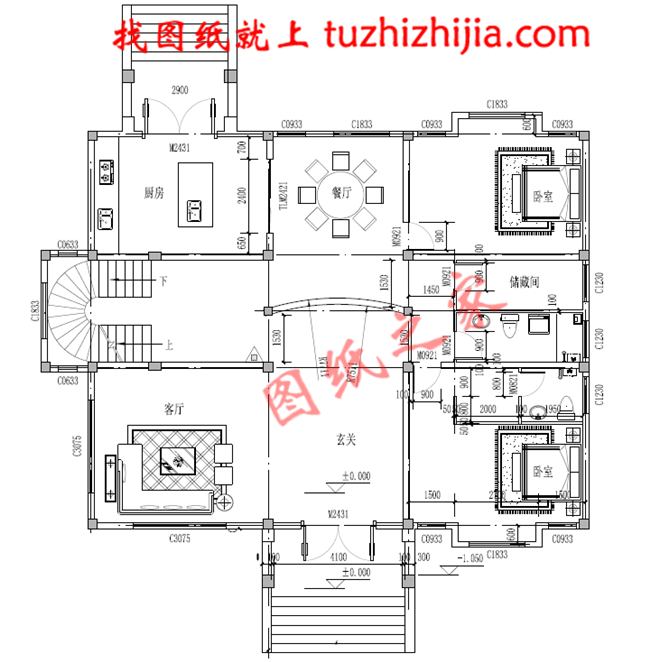

一 层:客厅、厨房、餐厅、卧室(带卫生间)、卧室、卫生间、储藏室;

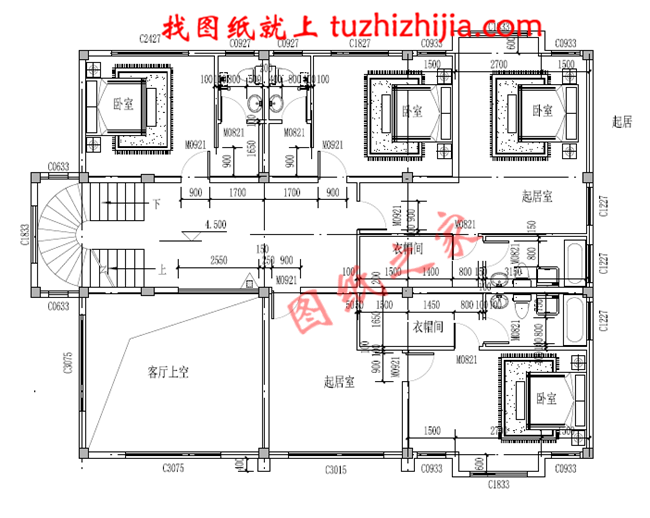

二 层:客厅上空、卧室(带起居室、衣帽间、卫生间)×2、卧室(带卫生间)x2;

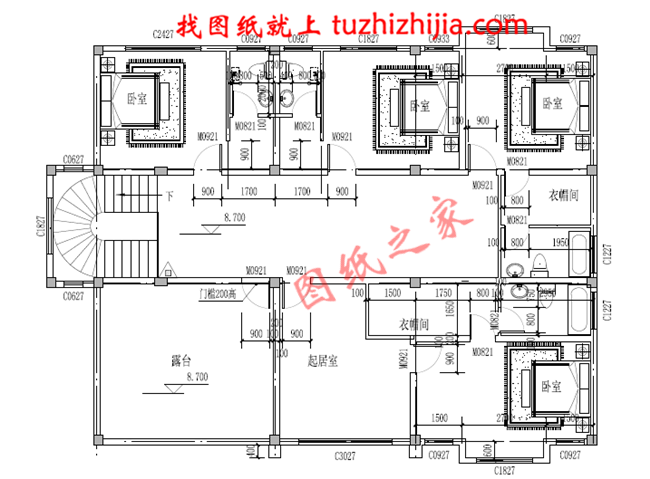

三 层:卧室(带起居室、衣帽间、卫生间)、卧室(带衣帽间、卫生间)、卧室(带卫生间)、大露台;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图等;

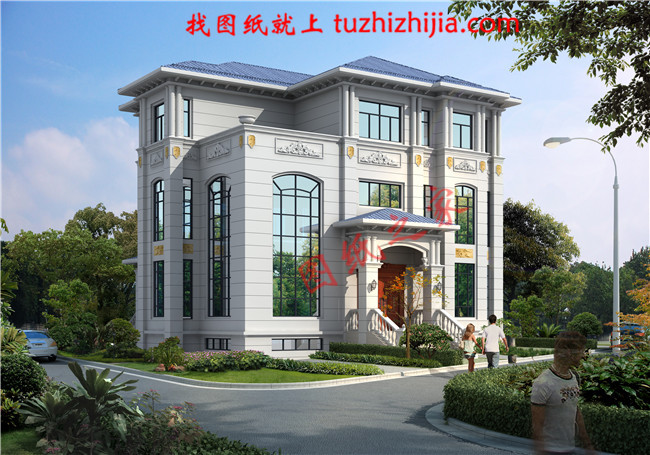

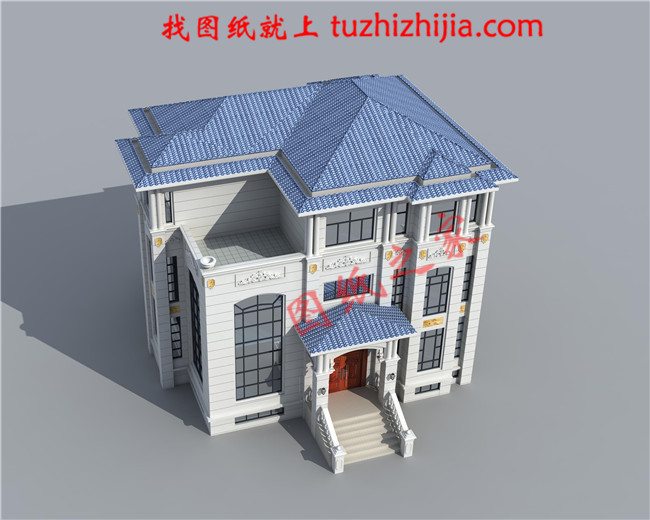

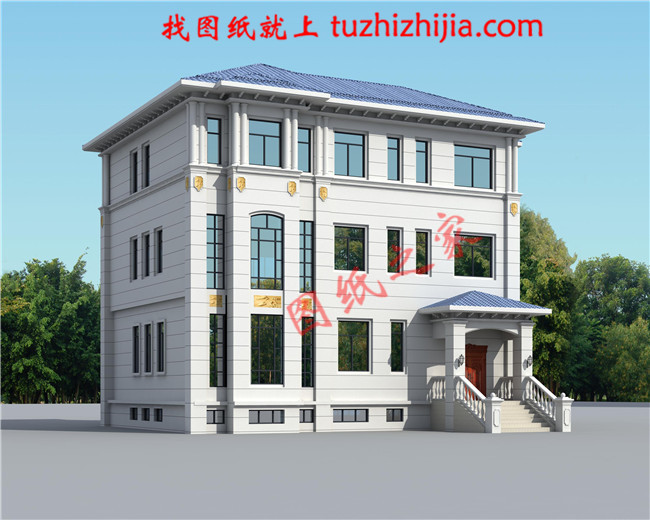

全套A3设计图+效果图,拿到即可施工。

高端三层别墅设计图纸,客厅中空,带地下室,设置多个套间

高端三层别墅设计图纸,客厅中空,带地下室,设置多个套间

高端三层别墅设计图纸,客厅中空,带地下室,设置多个套间

高端三层别墅设计图纸,客厅中空,带地下室,设置多个套间

高端三层别墅设计图纸,客厅中空,带地下室,设置多个套间

高端三层别墅设计图纸,客厅中空,带地下室,设置多个套间

高端三层别墅设计图纸,客厅中空,带地下室,设置多个套间

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以加微信tuzhi531量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
关于图纸调整!
施工时可以根据需求让施工队适当调整,我们还提供1对1私人定制服务,完全按照客户需求出图,设计到满意为止,详细请联系客服咨询。
图纸均可用于施工!
图纸均为全套图纸,A3标准图纸+高清效果图,拿到即可直接用来施工,每套图纸都由5名不同专业的设计师完成,设计经验6年以上,图纸经过了优化,施工队更容易看懂图纸,施工时少走弯路。
