实用三层新农村住宅设计图,乡村别墅设计图(含外观效果图)

图纸编号:S008
占地面积:102.34平方米(尺寸/户型可定制)
建筑结构:砖混结构,CAD
推荐等级:★★★★★
发布时间:2014-12-17
购图网址:https://tuzhizhijia.com
主体造价:30~34万(仅供参考)
图纸介绍:建筑物合理使用年限分为50年;墙体防潮层设在-0.060处,防潮层做法为20mm厚1:2水泥砂浆加5%防水剂(以水泥重量计)粉刷,防潮层以下墙体内外两侧用1:2水泥砂浆粉光;本工程凡予留孔位于钢筋混凝土构件上者,其位置尺寸及标高详见结构施工图,凡在墙体上的予留洞孔均见建施图;凡予埋在混凝土或砌体中的木砖均应采用沥青浸透的防腐处理,设备安装及管道敷设及吊顶等所需的予埋铁件应与土建施工同步进行。
占地面积:11.9m*8.6m,100平方米左右;
建筑层高:三层;
建筑高度:11.8米(含屋顶)坡屋顶;
设计功能
一层:猪栏、厨房、堂屋、次卧、卫生间;
二层:卧室、客厅、次卧、2间卫生间、阳台;
三层:露台、客厅、次卧、卫生间;

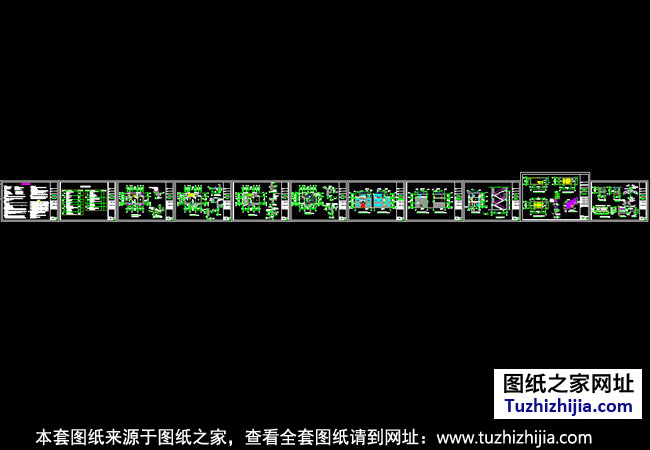

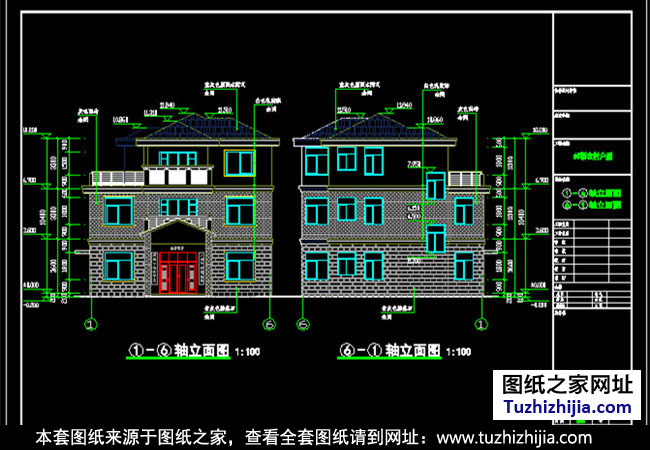

图纸目录:建筑:效果图、建筑设计说明、工程构造做法表、底层平面图、二层平面图、三层平面图、屋顶平面图、东西南北轴立面图、1-1剖面图、2-2剖面图、楼梯平面详图、卫生间大样、节点详图;结构:结构设计说明、结构构造表、基础平面布置图、柱配筋图、二层梁配筋图、三层梁配筋图、屋面梁配筋图、二层板配筋图、三层板配筋图、屋面板配筋图、楼梯大样、楼梯配筋图;电气:电气设计说明、配电系统图、一层配电平面图、二层配电平面图、三层配电平面图、 基础接地平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图;给排水:给排水设计说明与图例、底层给排水平面图、二层给排水平面图、三给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图。

本套图纸包括DWG(可编辑修改,可打印出图)和高清PDF(不可编辑修改,可打印出图)两种格式。

三层新农村住宅设计图纸效果图

三层新农村住宅设计图纸平面图

实用三层乡村别墅设计图(外观效果图)

实用三层乡村别墅设计平面图

新农村房屋设计图纸

全套乡村三层小别墅建筑设计图纸


关于图纸调整!
施工时可以让施工队根据需求适当调整,我们还提供私人定制服务,完全按照客户需求出图,详细咨询请联系客服。
全套施工图纸!
图纸包含全套设计图和外观效果图,含平面图、立面图、剖面图、门窗表、大样图、地基图、配筋图、水电施工图等。
图纸均可用于施工!
图纸均来源于正规设计公司,完全符合设计规范,保证能正常施工。效果图为彩色高清图片,施工图为进口设备出图的A3图纸,把图纸直接交给施工队即可用于施工建造
