二层复式小别墅设计图,楼中楼结构,外观漂亮,简单

图纸编号:E2491
占地面积:120平方米(尺寸/户型可定制)
建筑结构:砖混结构,CAD同E2495
推荐等级:★★★★★
发布时间:2016-12-18
购图网址:https://tuzhizhijia.com
主体造价:24-28万(仅供参考)

图纸介绍:本户型为二层复式别墅设计方案(楼中楼结构),客厅中空,带屋顶花园,空间利用极高。本户型户型合理,采光通风良好;别墅外观美观大气,富有现代气息,占地面积133平方米,建筑面积238平方米。注意本方案经过最新优化,结构更合理,部分网站标价稍低,但都是旧版图纸,建房是大事,请不要贪图便宜,因小失大

占地面积:11.04m*11.34m,120平方米左右;
建筑层高:二层;
建筑高度:9.20米(含屋顶);
设计功能:

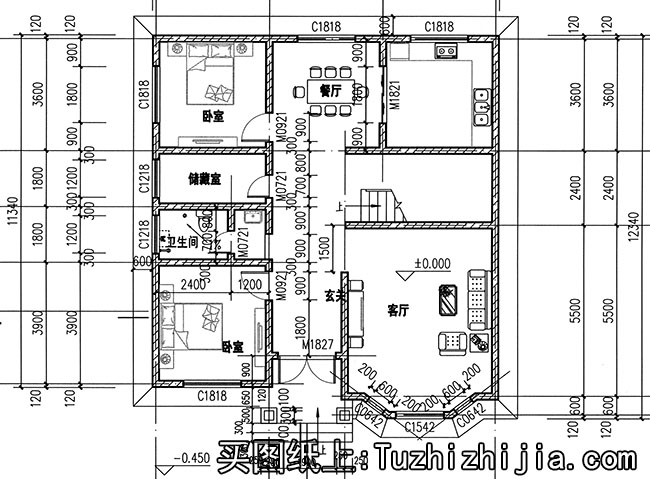

一层别墅户型:客厅(中空)、卧室x2、厨房、餐厅、卫生间、仓库

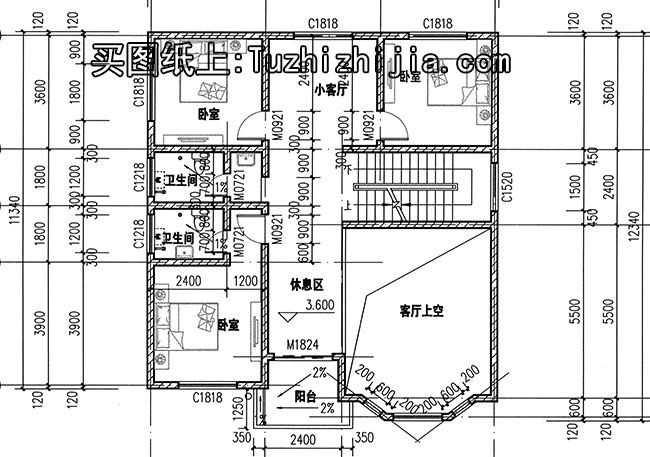

二层别墅户型:卧室x3、卫生间、阳台、屋顶花园

图纸目录:

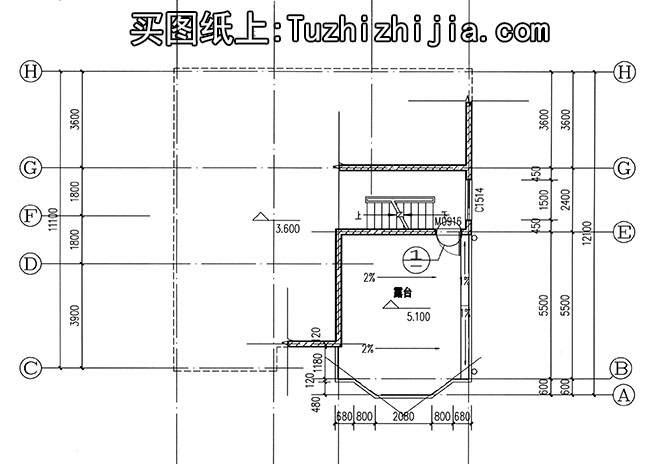

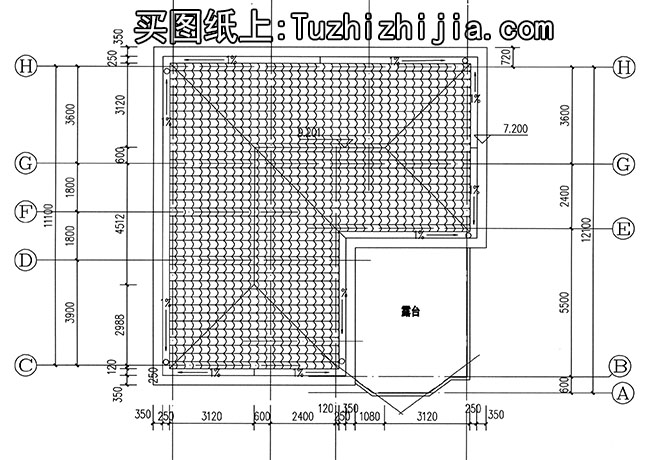

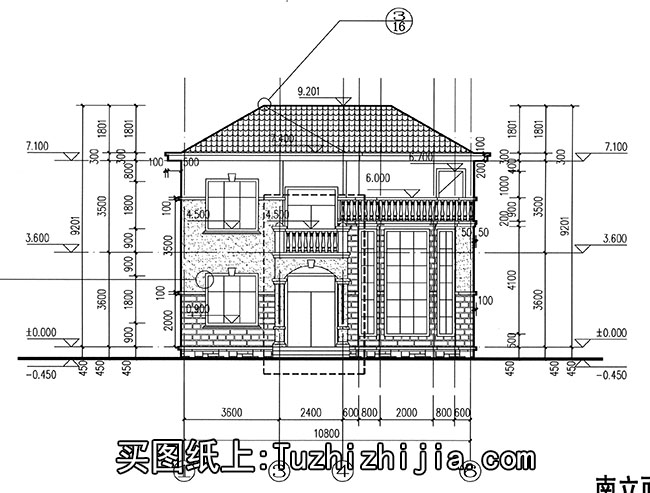

建筑图:建筑施工图目录、建筑设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表
结构图:建筑施工图目录、结构设计总说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图
给排水图:给排水图目录、给排水设计说明及图例、给排水平面图、给水系统图、排水系统图、卫生间排水大样图、给排水系统图
电气图:电气图目录、电气设计说明、等离子电位做法、强电系统图、弱电系统图、照明布置图、插座布置图、基础接地布置图、屋顶防雷布置图
施工图纸总计54张(含效果图),拿到即可施,打印A3图纸+彩色效果图。
