豪华二层别墅设计图纸及别墅图片,旋转楼梯,内设佛堂,大大落地窗

图纸编号:E5197
占地面积:260平方米(尺寸/户型可定制)
建筑结构:框架结构
限时促销:488元 原价898元
推荐等级:★★★★★,CAD
发布时间:2018-01-30
购图网址:https://tuzhizhijia.com
主体造价:40万-45万(仅供参考)

图纸介绍:豪华二层别墅设计图纸及别墅图片,旋转楼梯,内设佛堂,大大落地窗放宽视野的最佳选择。家里的宅基地现在是越来越珍贵,在老家有个房子,也方便以后回乡养老,城里再怎么好总归比不上自己老家来的舒服。

占地面积:20.4m*14.4m,260平方米左右;

建筑层高:二层;

建筑高度:11.05米(含屋顶);

设计功能:

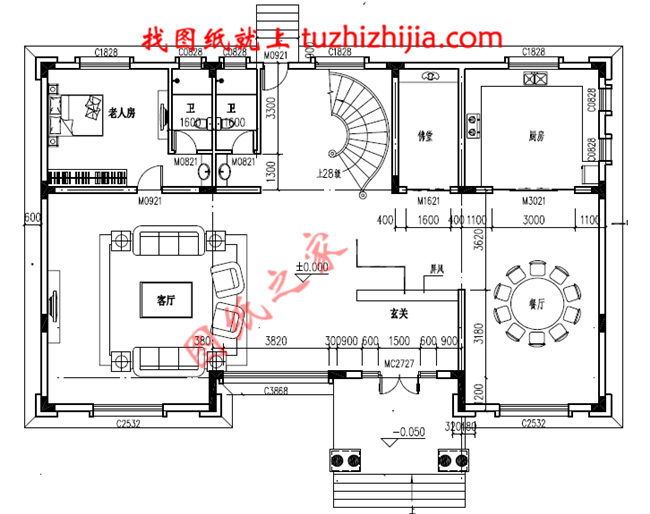

一层户型:玄关、客厅、餐厅、厨房、老人房(卫生间)、佛堂、卫生间;

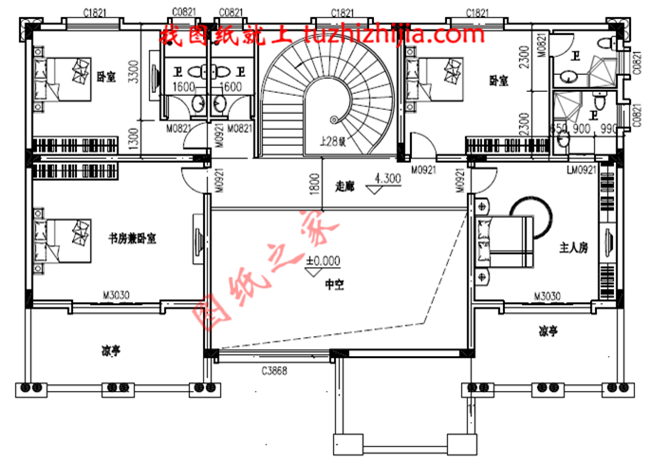

二层户型:玄关上空、卧室(含卫生间)×3、书房、卫生间、凉亭;

图纸目录:

建筑图:建筑图目录、建筑设计说明、工程做法表、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗表等;

结构图:结构图目录、结构设计说明、基础平面布置图、一层梁结构平面图、顶层梁结构平面图、一层板结构平面图、顶层板结构设计图、楼梯配筋大样图、坡屋面构造详图、节点大样图等;

给排水图:给排水图目录、给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、给排水系统图等;

电气图:电气图目录、电气设计说明、配电箱系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、基础接地平面图、屋顶防雷平面图等;

本套方案为A3设计图+彩色效果图,拿到即可施工。

豪华二层别墅设计图纸及别墅图片,旋转楼梯,内设佛堂,大大落地窗

豪华二层别墅设计图纸及别墅图片,旋转楼梯,内设佛堂,大大落地窗

豪华二层别墅设计图纸及别墅图片,旋转楼梯,内设佛堂,大大落地窗

豪华二层别墅设计图纸及别墅图片,旋转楼梯,内设佛堂,大大落地窗

豪华二层别墅设计图纸及别墅图片,旋转楼梯,内设佛堂,大大落地窗

我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
关于图纸调整!
施工时可以根据需求让施工队适当调整,我们还提供1对1私人定制服务,完全按照客户需求出图,设计到满意为止,详细请联系客服咨询。
图纸均可用于施工!
图纸均为全套图纸,A3标准图纸+高清效果图,拿到即可直接用来施工,每套图纸都由5名不同专业的设计师完成,设计经验6年以上,图纸经过了优化,施工队更容易看懂图纸,施工时少走弯路。
