100平方米左右新农村二层房屋设计建筑CAD图纸带外观效果图

图纸编号:E958
占地面积:102平方米(尺寸/户型可定制)
建筑结构:砖混结构
限时促销:488元 原价898元
推荐等级:★★★★★,CAD
发布时间:2019-12-19
购图网址:https://tuzhizhijia.com
主体造价:16万左右(仅供参考)

图纸介绍:100多平方米新农村二层房屋设计建筑CAD图纸带外观效果图,入户门厅进入室内即为宽阔的大客厅,方便接待客人,餐厅与厨房相连,一起设在西北侧,中间用推拉门隔开,减少油烟气味对就餐的影响,提供业主更优渥的就餐环境,二层主要作为生活居住区,满足一般家庭的人口居住条件

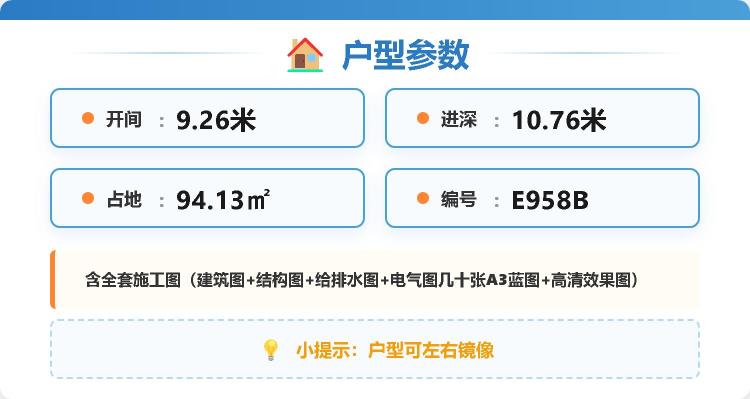

占地面积:10.76m*10m,102平方米左右;

建筑层高:二层;

建筑高度:8.69米(含屋顶);

设计功能:

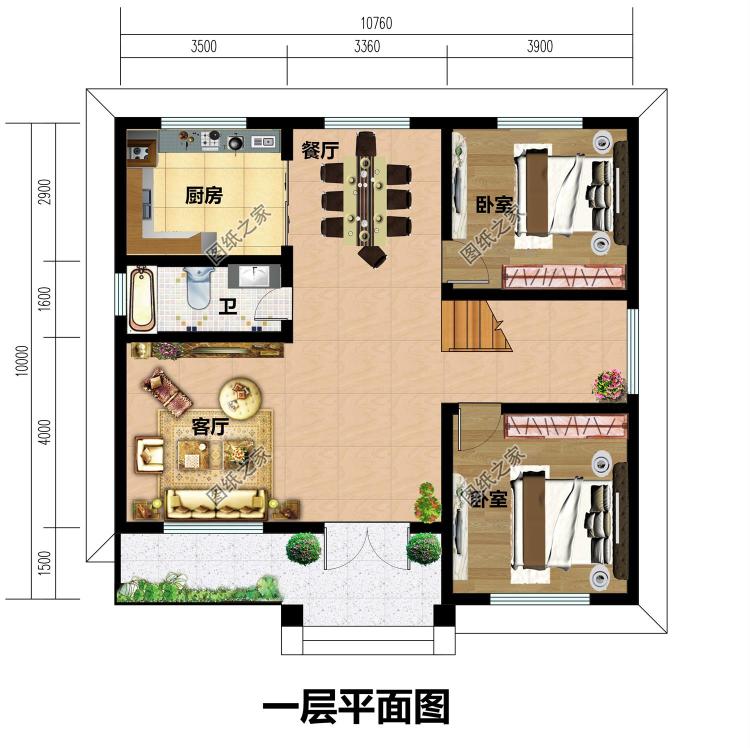

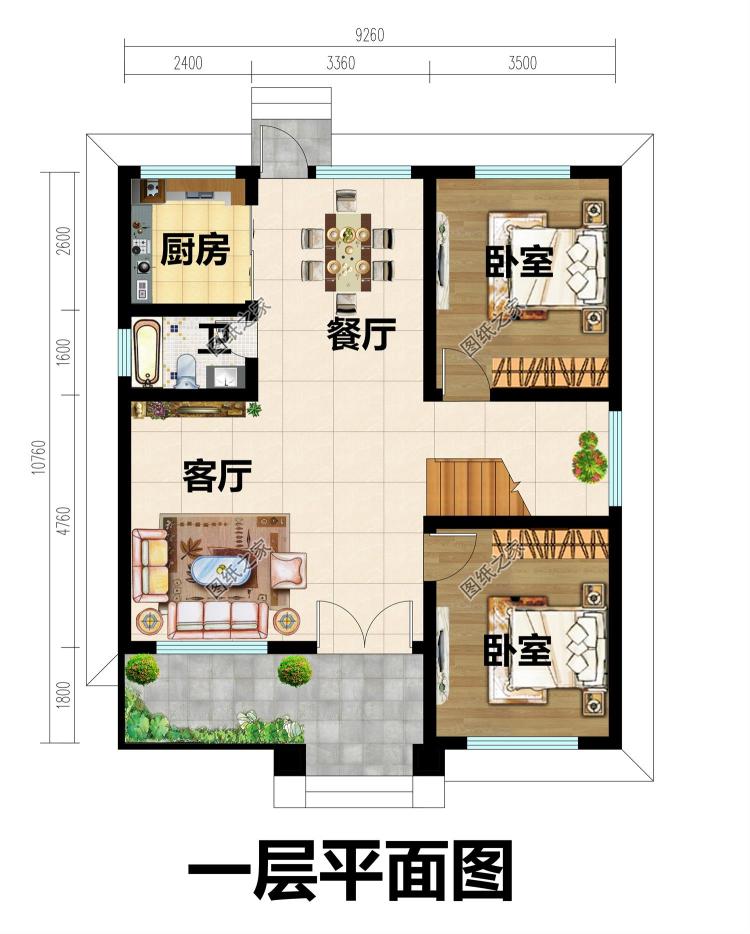

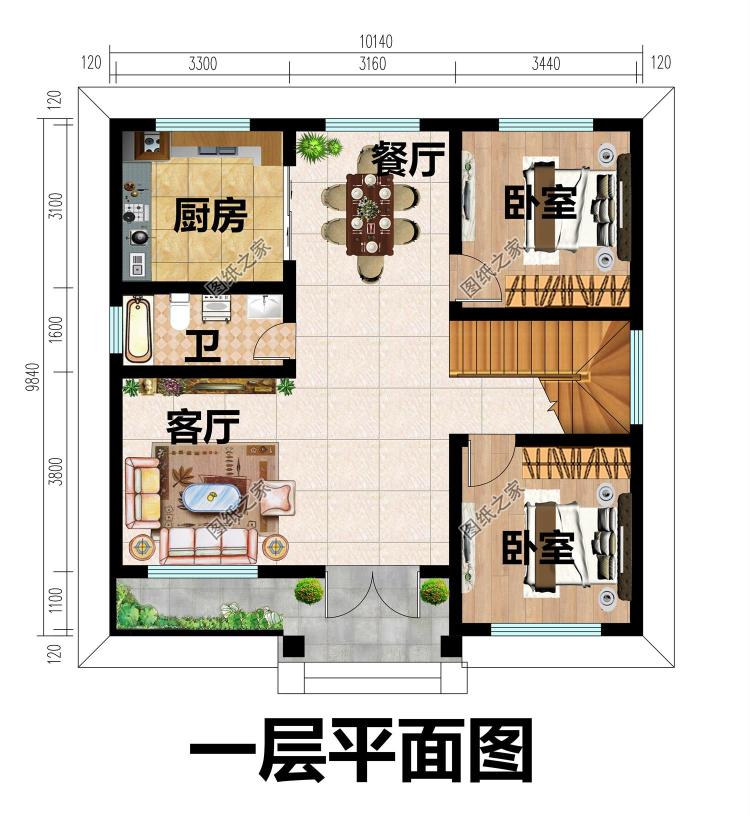

 一层户型:客厅、厨房、餐厅、卧室x2、卫生间;

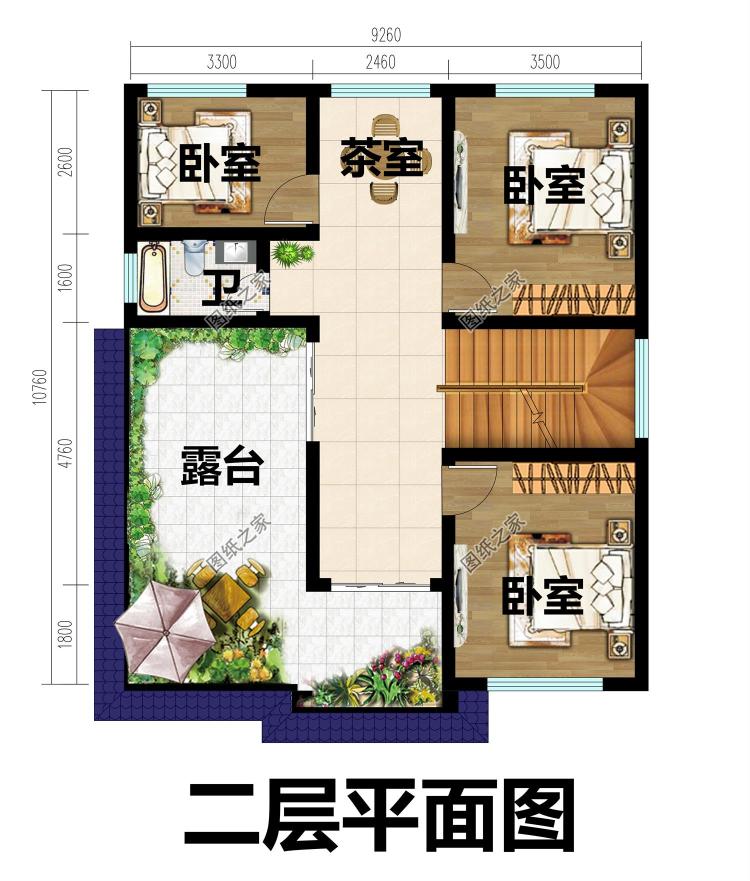

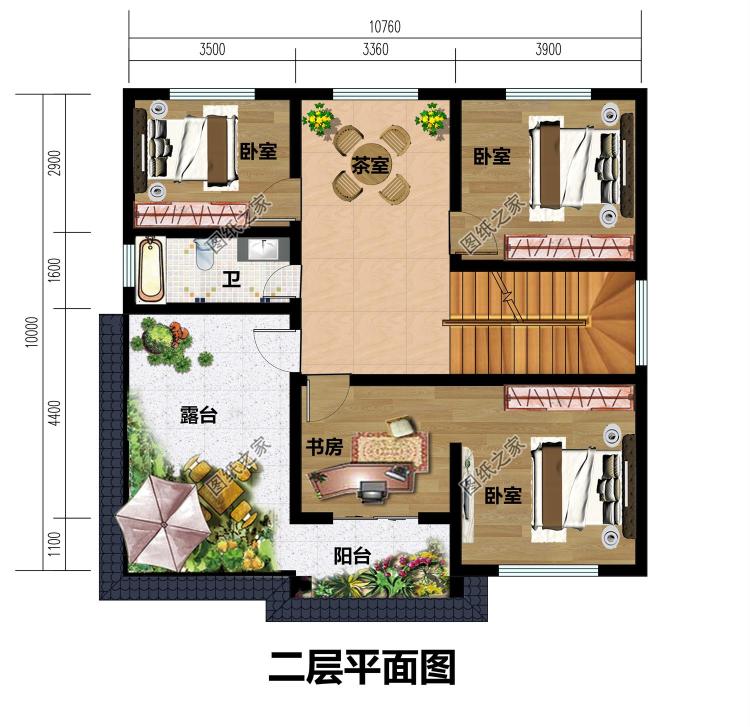

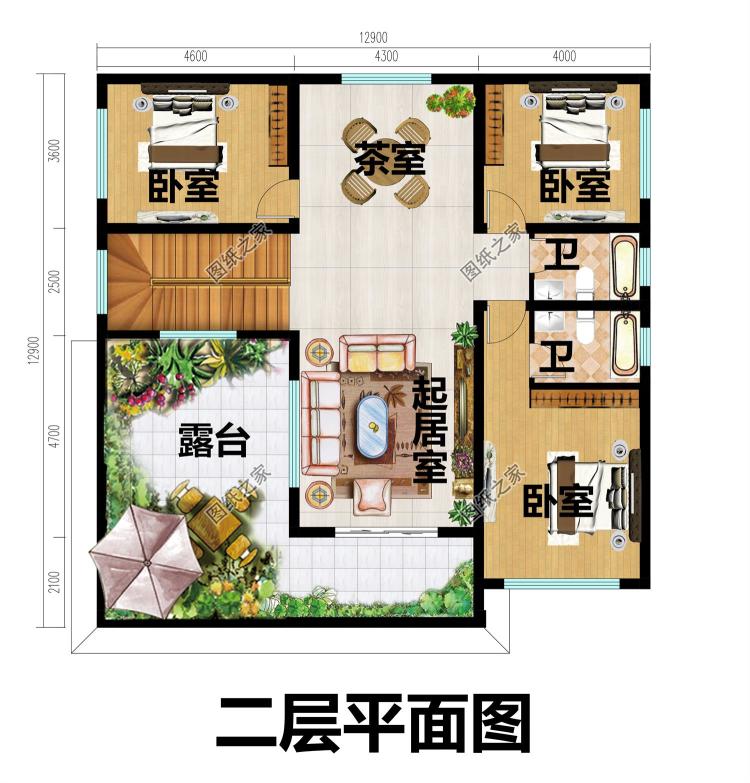

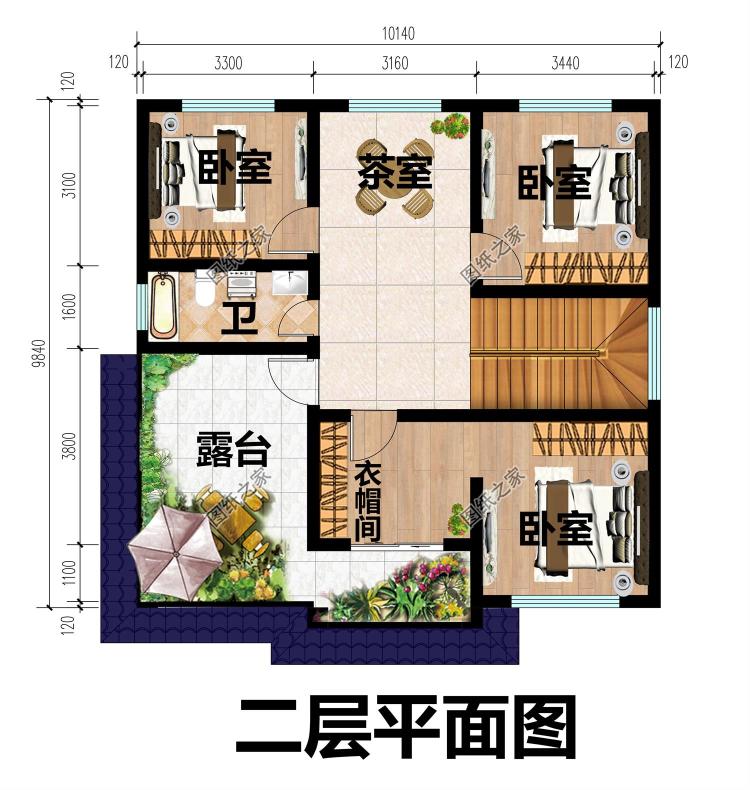

 二层户型:卧室(带书房)、茶室、卧室x2、卫生间、露台、阳台;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、接地平面图、屋顶防雷平面图等;

本套方案包含全套A3设计图+彩色效果图。



105平方米新农村二层房屋设计建筑CAD图纸带外观效果图

105平方米新农村二层房屋设计建筑CAD图纸带外观效果图

105平方米新农村二层房屋设计建筑CAD图纸带外观效果图

100平方米左右新农村二层房屋设计建筑CAD图纸带外观效果图

100平方米左右新农村二层房屋设计建筑CAD图纸带外观效果图

我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
关于图纸调整!
施工时可以根据需求让施工队适当调整,我们还提供1对1私人定制服务,完全按照客户需求出图,设计到满意为止,详细请联系客服咨询。
图纸均可用于施工!
图纸均为全套图纸,A3标准图纸+高清效果图,拿到即可直接用来施工,每套图纸都由5名不同专业的设计师完成,设计经验6年以上,图纸经过了优化,施工队更容易看懂图纸,施工时少走弯路。
如何订购图纸?

方法一:您可以联系我们客服人员订购。【工作时间:9:00-22:00】您还可以自助下单。

方法二:您只需在下面表单中提交您的订购信息,我们收到您的订单后会第一时间联系您的。
