最新140平米三层自建房屋设计图纸,本户型带小院

图纸编号:S5092
占地面积:140平米(尺寸/户型可定制)
建筑结构:砖混结构
限时促销:688元 原价1098元
推荐等级:★★★★★,CAD
发布时间:2017-11-30
购图网址:https://tuzhizhijia.com
主体造价:35万-40万(仅供参考)

图纸介绍:最新140平米三层自建房屋设计图纸,本户型带小院,基本适合所有的农村宅基地建房要求,在这里住的可比城里的商品房要舒服多。

占地面积:11.8m*12.0m,一层占地140平方米左右(含小院);

建筑层高:三层;

建筑高度:12.0米(含屋顶);

设计功能:

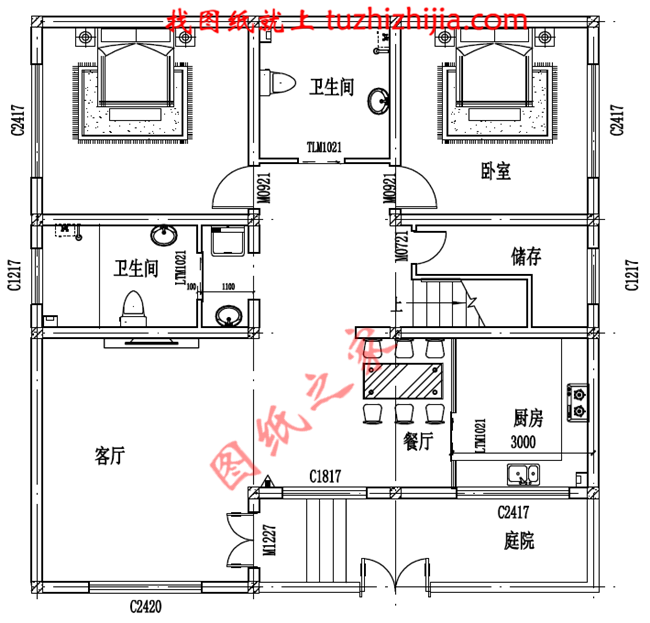

一 层:客厅、厨房、餐厅、卧室×2、卫生间×2、储藏室;

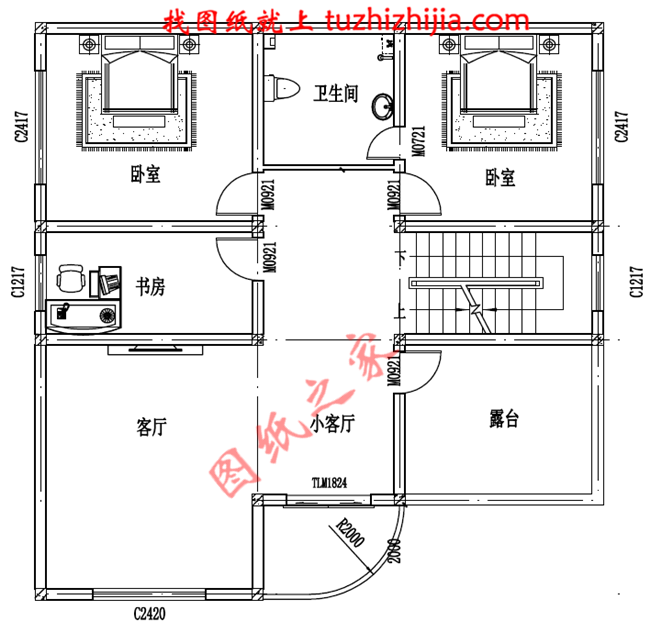

二 层:客厅、卧室×2、卫生间、书房、露台;

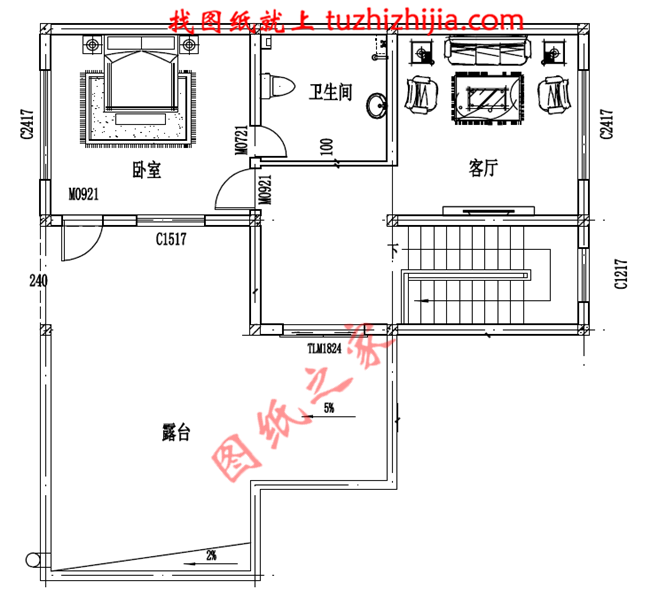

三 层:客厅、卧室、卫生间、大露台;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图等;

全套A3设计图+效果图,拿到即可施工。

最新140平米三层自建房屋设计图纸,本户型带小院

最新140平米三层自建房屋设计图纸,本户型带小院

最新140平米三层自建房屋设计图纸,本户型带小院

最新140平米三层自建房屋设计图纸,本户型带小院

最新140平米三层自建房屋设计图纸,本户型带小院

最新140平米三层自建房屋设计图纸,本户型带小院

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以加微信tuzhi531量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
关于图纸调整!
施工时可以根据需求让施工队适当调整,我们还提供1对1私人定制服务,完全按照客户需求出图,设计到满意为止,详细请联系客服咨询。
图纸均可用于施工!
图纸均为全套图纸,A3标准图纸+高清效果图,拿到即可直接用来施工,每套图纸都由5名不同专业的设计师完成,设计经验6年以上,图纸经过了优化,施工队更容易看懂图纸,施工时少走弯路。
如何订购图纸?

方法一:您可以联系我们客服人员订购。【工作时间:9:00-22:00】您还可以自助下单。

方法二:您只需在下面表单中提交您的订购信息,我们收到您的订单后会第一时间联系您的。

== 联系方式 ==
  • 加微信号
    tuzhi531
  • 拨打电话
    13043127732(点击拨打电话)
