兄弟双拼三层小别墅图纸,占地210平米,单户105平米,客厅中空

图纸编号:SP5126
占地面积:210平方米(尺寸/户型可定制)
建筑结构:砖混结构
限时促销:788元 原价1198元
推荐等级:★★★★★,CAD
发布时间:2017-12-22
购图网址:https://tuzhizhijia.com
主体造价:30万-35万(仅供参考)

图纸介绍:兄弟双拼三层小别墅图纸,占地210平米,单户105平米,客厅中空,布局合理,空间利用率较高,极其适合农村自建房屋的家庭。

占地面积:16.0m*13.2m,210平方米左右,单户105平左右;

建筑层高:三层;

建筑高度:13.27米(含屋顶);

设计功能:

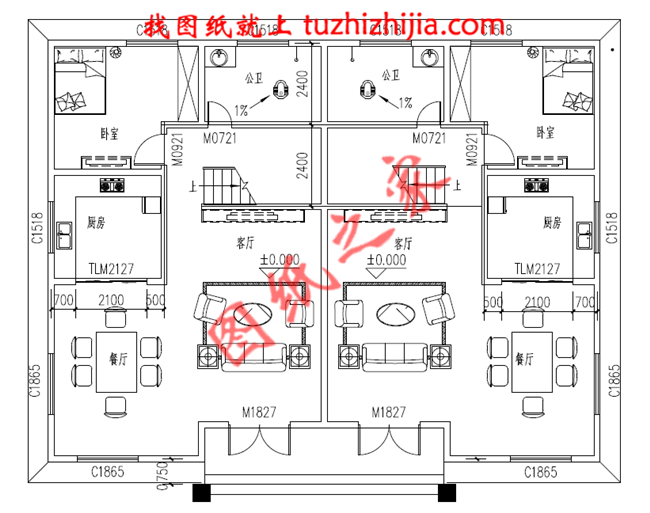

一层:客厅、餐厅、厨房、卧室、卫生间;

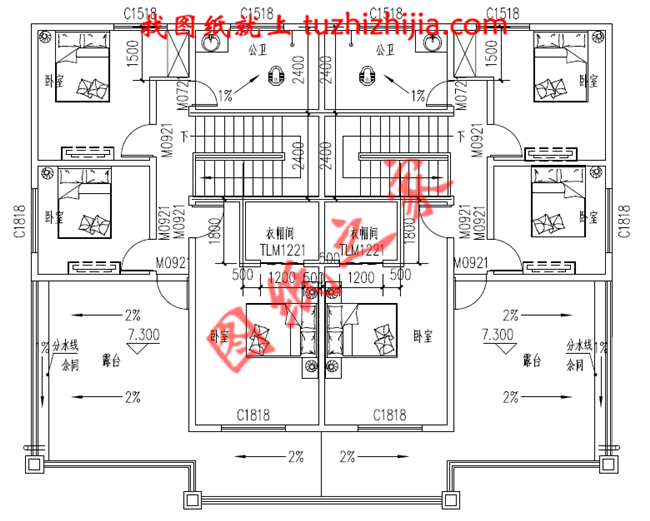

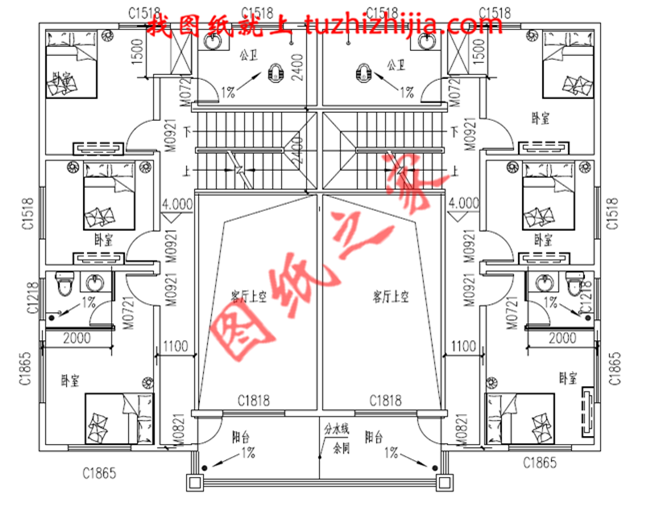

二层:客厅上空、主卧(带卫生间)、卧室×2、卫生间、阳台;
三层:卧室(带衣帽间)、卧室x2、卫生间、大露台;

图纸目录:

建 筑 图:建筑施工说明、建筑构造设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗大样图、门窗表等;
结 构 图:结构设计说明、大样图、基础平面布置图、一层柱配筋图、二层柱配筋图、三层柱配筋图、一层顶梁平法施工图、二层顶梁平法施工图、顶层梁平法施工图、一层顶板结构平面图、二层顶板结构平面图、顶层板结构平面图、楼梯配筋图等;
给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、卫生间大样图、给排水系统图等;
电 气 图:电气设计说明、电气设备材料表、等电位联结做法、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、基础接地平面图、屋顶防雷平面图等
本方案为A3施工图+彩色效果图,拿到即可施工。
