简单实用的四层农村自建房屋设计图,占地100平米左右

图纸编号:F5101
占地面积:100平方米(尺寸/户型可定制)
建筑结构:框架结构,CAD
推荐等级:★★★★★
发布时间:2017-12-09
购图网址:https://tuzhizhijia.com
主体造价:40万-45万(仅供参考)

图纸介绍:简单实用的四层农村自建房屋设计图,占地100平米左右,含漂亮的外观效果图,布局合理,外部造型及色彩搭配之协调更让人叹绝,这款户型,一定会为您在乡村面前添彩!

占地面积:10.2*10.4m,100平方米左右;

建筑层高:四层;

建筑高度:16.4米(含屋顶);

设计功能:

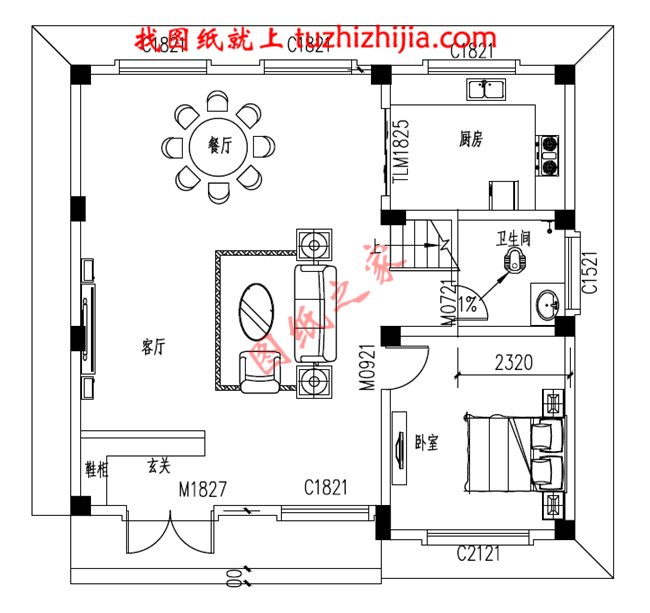

一层户型展示:客厅、餐厅、厨房、卧室、卫生间;

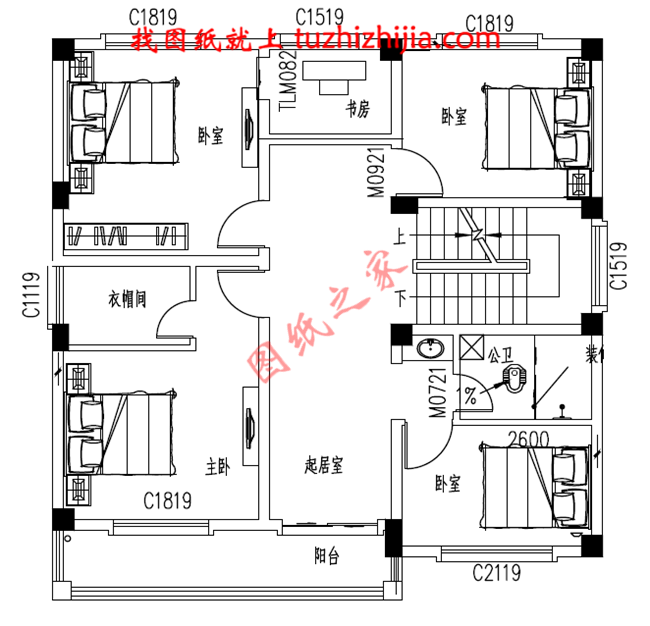

二层户型展示:卧室(带衣帽间)、卧室×3、书房、卫生间、阳台;

三层户型展示:同二层一样

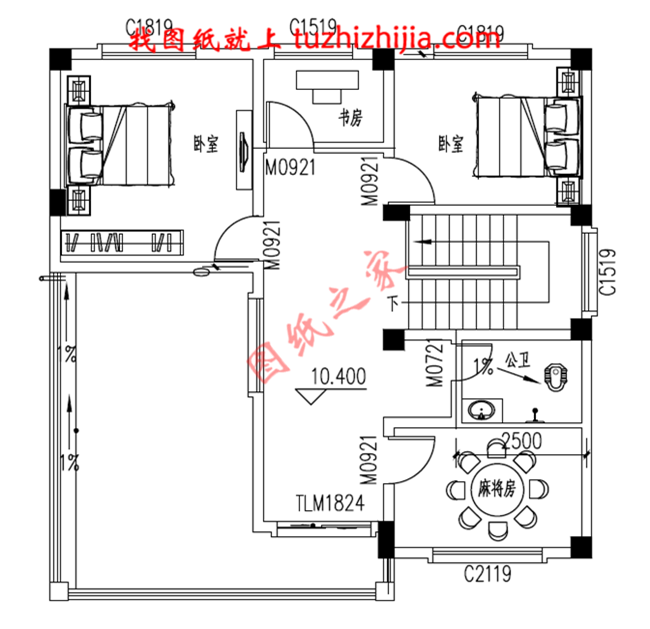

四层户型展示:卧室×2、书房、棋牌室、公卫、露台;

图纸目录:

建筑图:建筑施工总说明、建筑构造设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;

结 构 图:结构设计总说明、结构常用大样图、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;

给排水图:给排水设计总说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、设备材料表、等电位联结做法、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;

本套图纸含全套A3施工图+高清效果图,拿到即可施工!
